產品分類：Q系列
咨詢熱線：073188659038

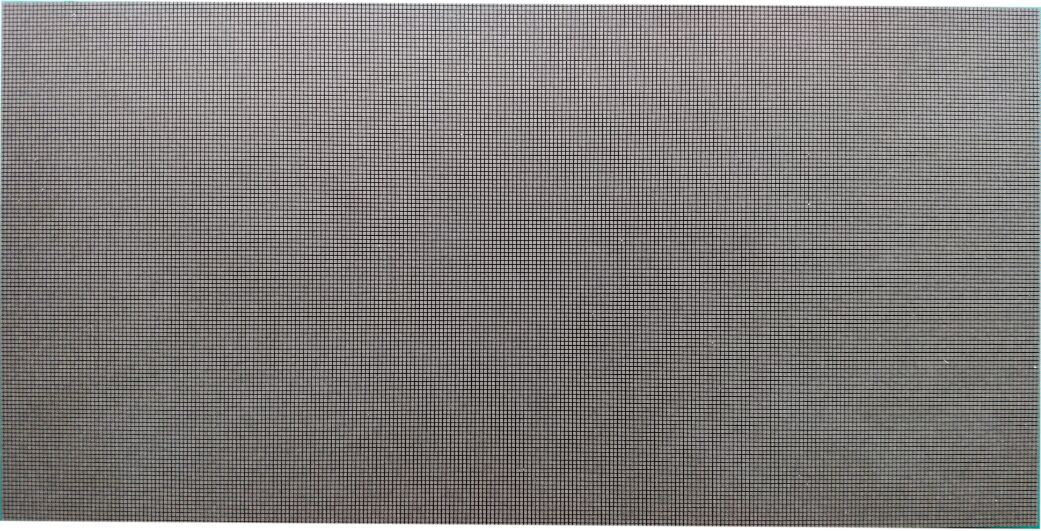

| 正視圖 |
 |
備注：驅動芯片使用的是SSOP封裝恒流驅動芯片； |

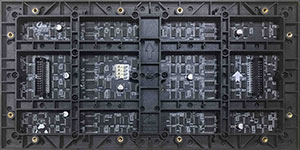

| 背視圖 |
 |
|
正視圖 |

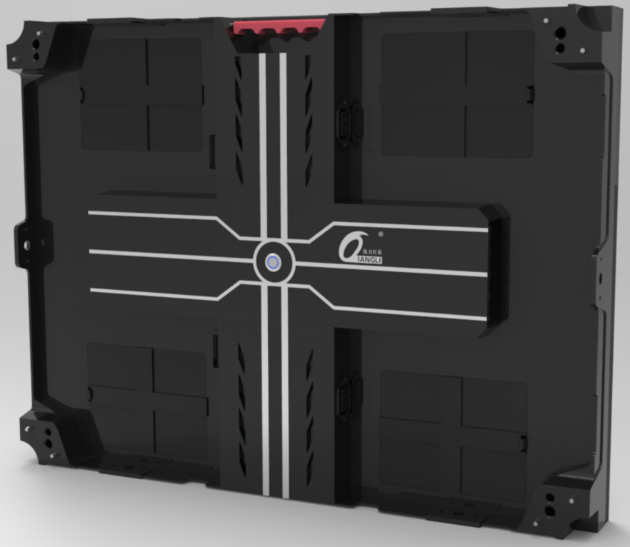

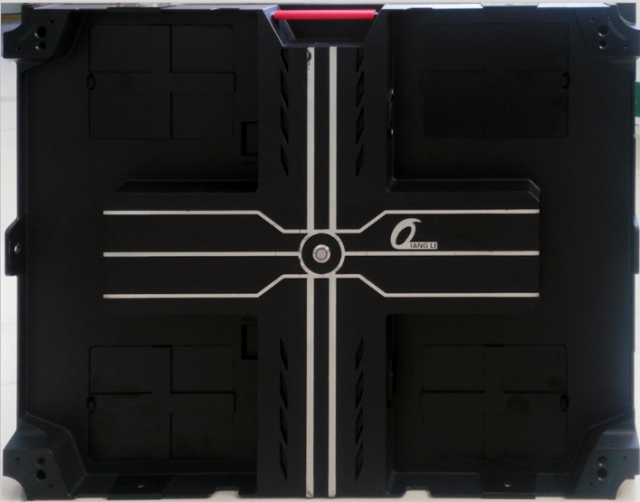

后視圖 |
|

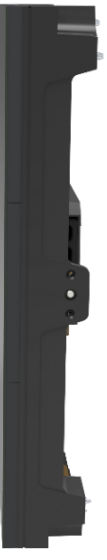

側視圖1 |
側視圖2 |
|

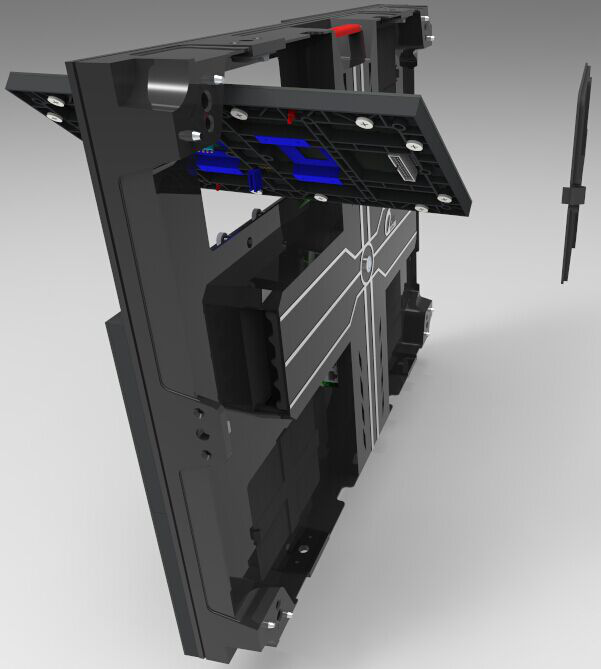

全前維護示意圖 |

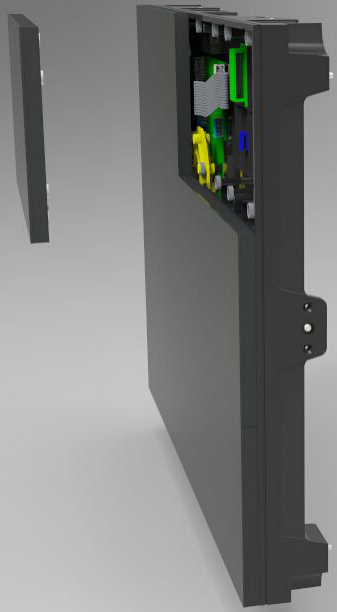

后維護示意圖 |
| 亮度 | ≥450cd/㎡ | 亮度均勻性 | ＞0.95 |
| 屏幕水平視角 | 160±10度 | 屏幕垂直視角 | 160±10度 |
| 最佳視距 | ≥1.0m | 使用環境 | 室內 |
| 每平方單元板最大功率 | ≤791W/㎡ |
|
|
| 配電功率（每平方最大功率÷78%÷85%） | ≤1193W/m2 | ||
| 灰度等級 | 紅、綠、藍各14-16bits | 顯示顏色 | 43980億種 |
| 換幀頻率 | ≥60幀/秒 | 刷新頻率 | ≥3840Hz |
| 控制方式 | 計算機控制，逐點一一對應，視頻同步，實時顯示 | 亮度調節 | 256級手動/自動 |
| 輸入信號 | DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV) | ||
| 使用壽命 | ≥10萬小時 | 平均無故障時間 | ≥1萬小時 |
| 衰減率(工作3年) | ≤15％ | 連續失控點 | 0 |
| 離散失控點 | ＜0.0001，出廠時為0 | 盲點率 | ＜0.0003，出廠時為0 |
| 工作溫度范圍 | -20-40℃ | 工作濕度范圍 | 10％-65％RH(無結露) |
| 防護性能 | 超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項) | ||
| 屏幕水平平整度 | ＜1mm/㎡ | ||
| 屏幕垂直平整度 | ＜1mm/㎡ | ||
| 箱體規格(長*寬*厚) | 640*480*85mm（厚度含模組、箱體、連接片） |
| 箱體分辨率 | 640*480=307200 Dots |
| 箱體面積 | 0.307㎡ |
| 箱體重量 | 8.20kg±0.05 kg |
| 最大功耗（單元板功率*一個箱體的單元板個數） | ≤243W |
| 平均功耗（最大功率的1/3） | ≤81W |
| 配電功率(電源利用率78%即最大功率÷78%) | ≤312W |
| 像數點間距 | 1.0mm | 像素密度 | 1000000Dots/㎡ |
| 像素構成 | 1R1G1B | 燈管封裝 | SMD四合一 |
| 尺寸(長*寬*厚) | 320*160*14.5mm | 重量 | 0.50kg±0.01kg |
| 結構特點 | 燈驅合一 | 單元板分辨率 | 320*160=51200Dots |
| 輸入電壓(直流) | 4.5±0.1V | 最大電流 | ≤9A |
| 單元板功率 | ≤41W | 驅動方式 | 1/40恒流驅動 |
| 40A電源帶單元板數 | 2-3張 | 80A電源帶單元板數 | 6-7張 |
| 項目 | 描述 | ||
| 環境 | 溫度要求 | 存儲溫度范圍：-10℃-30℃，超過30℃需做降溫處理。 | |
| 注意 | 工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。 | ||
| 事項 | 單元板工作時燈面溫度：≤60℃，溫度超標需加裝溫控設備。 | ||
|
|
濕度要求 | 存儲濕度范圍：10%RH-60%RH，濕度超過60%RH需除濕處理。 | |
|
|
工作濕度范圍：10%RH -65%RH，濕度超標需對使用環境除濕處理后才能正常使用。 | ||
|
|
存放超期處理 | 產品存放時間超過一個月，使用前需經過6小時的老化后才能正常使用。老化方式為：全亮亮度設置10% 1H, 全亮亮度設置30% 1H, 全亮亮度設置60% 2H, 全亮亮度設置80% 1H, 全亮亮度設置100% 1H（亮度逐漸遞增老化）。 | |
|
|
防塵要求 | 室內產品無防護等級或IP30，顯示屏不應暴露在塵埃較多的環境中，比如演播室裝修、改造等，需對顯示屏進行特殊防護。特別裝修時不能把LED顯示屏安裝。 | |
|
|
防腐蝕性氣體 | 腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件的腐蝕、結晶漏電等現象。 | |
|
|
防電磁輻射 | 顯示屏不宜安置在電磁輻射、射頻輻射超過場強5V/m干擾源的環境中 | |
|
|
避開強光照射 | 強光會影響顯示屏的顯示效果和影響產品壽命，應避開安裝在陽光直射時間較長的方向。 | |
|
|
遠離水源 | 室內產品防護等級低，水導電可使電路短路，導致電路器件損毀，故需遠離水源。 | |
|
|
靜電危害，防止雷擊 | 屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止潮濕環境中，靜電對電子器件的損壞，同時避免漏電對人體的傷害。 | |
|
|
人身傷害 | 顯示屏安裝的角度和高度需適宜，尖銳的邊角需包裝，防止強硬外殼對人體的傷害。 | |
|
|
特殊環境 | 特殊環境使用的顯示屏（1、海邊、游泳池、洗浴場、地下室、隧道；2、化學品環境內、硫化環境、鹵素環境；3、沙塵、灰塵大的環境; 4、強紫外線環境; 5、強電磁場的環境；6、小于-20度，大于+40度的環境），下單前需走評審流程。 | |
| 使用 | 靜電防護 | 安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具必須嚴格接地 | |
| 操作 | |||
| 注意 | 產品批號管控 | 不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色塊（馬賽克）現象 | |
| 事項 | 產品接線 | 單元板不能直接接入220V，單元板供電正負極不能接反 | |
| 使用 | 拆裝與運輸過程 | 不得摔、推、擠、壓單元板，以免損壞顯示屏； | |
| 操作 | 拆裝維護液體防護 | 拆裝作業時不能有汗液或其它液體滴到顯示屏上，如有滴到需要酒精清洗產品滴液位置，防止液體腐蝕致產品 | |
| 注意 | 安裝扭力控制 | 電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4螺絲扭矩6.0－8.0 Kgf.cm ，M3螺絲扭矩4.0－6.0 Kgf.cm | |
| 事項 | 禁止帶電作業 | 禁止在通電情況下拼裝單元板，應將主電輸入斷開情況下進行單元板上墻拼裝，不允許帶插入電源線和信號線拼裝 | |
|
|
禁止帶電觸摸 | 屏體點亮使用中禁止人員去觸碰和觸摸LED顯示屏，以免人體摩擦產生的靜電擊穿LED燈及芯片等元器件 | |
|
|
環境檢查 | 顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題 | |
|
|
產品防潮使用要求 | 固定安裝顯示屏 | 應用環境相對濕度在10%～65%RH范圍內，建議每天要開顯示屏1次，每次正常使用4小時以上來去除顯示屏上的濕氣； |
|
|
應用環境相對濕度在超過65%RH，需對使用環境進行除濕處理，并建議每天正常使用8H以上，并且晚上關好相關門窗，防止顯示屏受潮造成不良 | ||
|
|
當顯示屏長時間未使用，使用前需要把整屏8H預熱除濕,避免受潮后工作損壞燈管, 除濕方式為:全亮亮度設置10% 1H, 全亮亮度設置30% 2H, 全亮亮度設置60% 2H, 全亮亮度設置80% 2H, 全亮亮度設置100% 1H（亮度逐漸遞增老化）。 | ||
|
|
租賃顯示屏 | 每次使用完之后，需立即裝入航空箱，并蓋好航空箱蓋密封包裝 | |
|
|
在每個航空箱內，請放入不低于50g的干燥劑或吸濕袋 | ||
|
|
在10%～65%RH相對濕度范圍內每半個月取出播放視頻2H以上，超過65%RH和在回潮天氣，每周必須取出放視頻2H以上，所有的播放完之后，需立即放入航空箱內，密封保存（請注意檢查航空內干燥劑或吸濕袋有無失效，需每2個月更換一次，另外多放干燥劑可以提高箱內的干燥度）； | ||
|
|
顯示屏長時間未使用時，需要預先把整屏亮度降低50%播放視12小時，預熱進行“除濕”12H避免LED屏受潮后工作損壞燈管 | ||
|
|
出租使用時，不要有水沾到顯示屏，如有水沾上需確保把屏上的水吹干，放置2H后，再點亮顯示屏2H，靠燈和IC熱量將水蒸發 | ||
|
|
嚴禁將室內租賃屏當成戶外租賃屏使用，特別是露天環境； | ||
|
|
避免對安裝完的LED顯示屏進行施工 | LED顯示屏安裝完后嚴禁再施工，防止LED顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。 | |
|
|
|
|
|
