1.產品說明
　　2.1產品簡介
　　400*300壓鑄鋁箱體是強力巨彩公司的新一代室內全彩高密度高清LED顯示屏，它采用4：3的箱體尺寸比例進行設計，可任意方向、任意尺寸拼接出任意造型的顯示屏體。相較于背投及液晶的拼接，這款高密度高清LED顯示屏不會存在單元間有亮度差異或拼接黑縫等問題。同時，標準的顯示尺寸設計，使其所顯示的畫面不壓縮、清晰真實，呈現視覺效果。
　　2.2產品特點

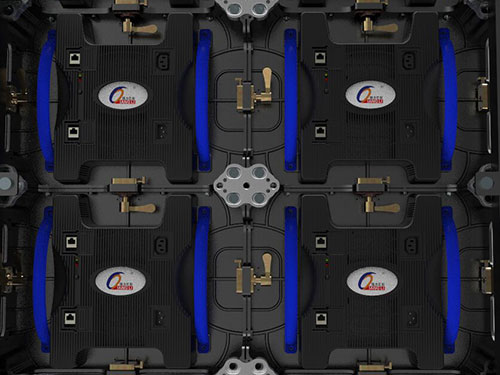

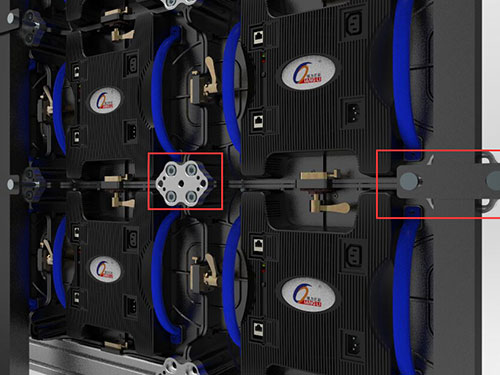

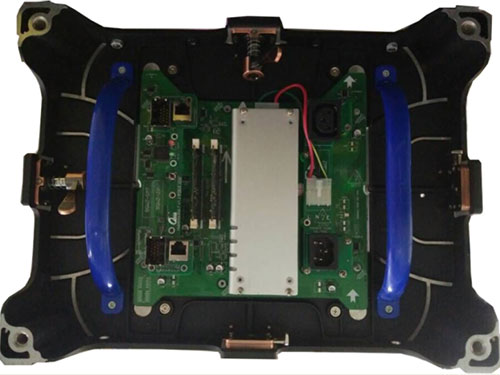

　　壓鑄箱體實物圖

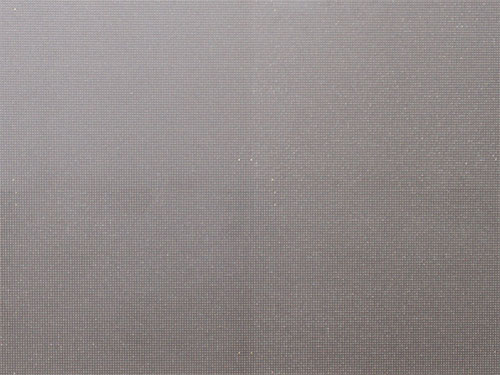

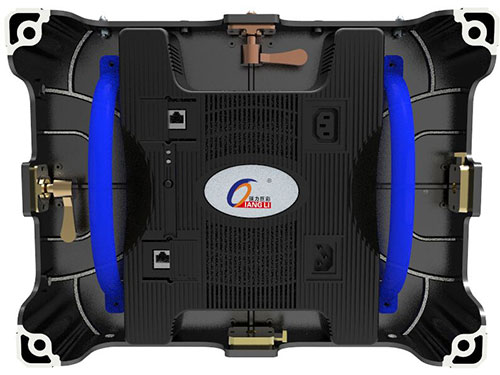

箱體正視圖	箱體背視圖

　　2.產品技術參數

參數名稱		T1.25X30V2.2
單元板組成	使用燈管	1010
	像素結構	表貼三合一LED
	像素間距	1.25
	像素分辨率（W*H)	160*240
	單元板尺寸（W*H）	200*300
箱體	箱體單元板組成	2*1
組成
	箱體分辨率（W*H）	320*240
	箱體尺寸 (W*H)	400*300

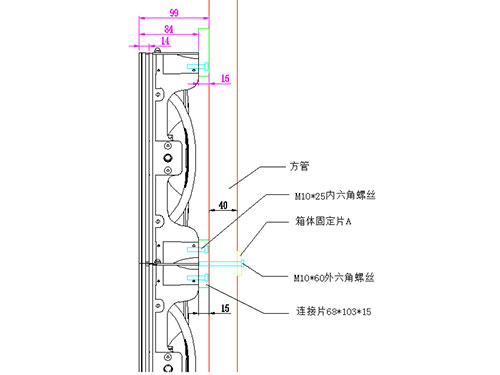

	箱體裝配厚度 (D)	14（模組）+70（箱體）+15（連接片）=99±1
	箱體面積(㎡)	0.12
	箱體重量（Kg/個）	5.50±0.5
	箱體平整度	0.2
	像素密度(Dots/㎡)	640000
	箱體最大功耗	90
光學	白平衡亮度(cd/m2)	≥500
參數
	水平視角	160±10°
	垂直視角	160±10°
	最佳視距	≥1.3m
	亮度均勻性	≥97%
	對比度	5000:01:00
電氣參數	峰值功耗（W/㎡）	664
	平均功耗（W/㎡）	221
	配電功率(即峰值功率÷78%÷85%)  （W/㎡）	1002
	供電要求	AC200-240V
		(47-63HZ)
處理	刷新率(HZ)	≥3840
性能
	換幀頻率(HZ)	60
	灰度等級(bits)	14～16
	驅動方式	恒流驅動1/30掃
使用	壽命典型值	100000
參數
	工作溫度范圍（℃）	-20～+40
	存儲溫度范圍（℃）	-20～+30
	工作濕度范圍（RH）	10%-65%無結露
	存儲濕度范圍（RH）	10%-60%無結露

　　使用注意事項
　　10.1. LED使用安全要求：
　　10.1.1. LED焊接。使用恒溫?zé)犸L(fēng)槍人手焊接：
　　● 推薦使用恒溫?zé)犸L(fēng)槍，熱風槍需正確接地；焊接時烙鐵的溫度需要保持在250℃以下，每次焊接的時間不得超過3秒；當?shù)谝淮螞]有焊接好時，需要停10S后才可以焊接；第二次沒有焊接好時，需要更換新SMD燈。
　　● 熱風槍風嘴不能接觸到環氧樹脂部分；
　　● 當焊接好之后，要讓它冷卻到溫度低于40℃才可以包裝；
　　10.1. 2.LED清洗：
　　● 不要使用不明化學液體清洗SMD LED，不明化學液體可能會損壞SMD LED；必要清洗時，把SMD LED沉浸在酒精里，在正常的室溫下少于1分鐘并且自然干燥15分鐘，然后才開始使用；
　　10.1. 3.LED防潮濕包裝：
　　● 為避免產品在運輸及儲存中受潮，SMD LED的包裝袋是用防潮的鋁包裝袋包裝，包裝袋里面含有干燥劑及濕度卡，干燥劑用于控制包裝袋里的濕度，濕度卡用于監控包裝袋里的濕度；
　　10.1. 4.LED貯存：
　　● 本產品使用密封防潮抗靜電袋包裝，并附有干燥劑，未開封的產品有半年的保存時間。當超過保持期時需要重新烘烤；
　　● 開封前，產品須存放在溫度不高于30℃, 濕度不高于60%RH的環境中；
　　● 開封后，產品須存放在溫度不高于30℃,濕度不高于10%RH的環境中，且應該在168小時（7天）內使用完；
　　● 工作環境為溫度不高于30℃,濕度不高于60%RH. 在干燥的報季節需要在24小時用完，在潮濕的季節需要在此12小時內用完，否則須做烘烤處理才可使用；
　　10.1. 5.LED靜電防護：
　　● 靜電（ESD）和電涌(EOS)會導致產品特性發生改變，例如正向電壓降低等，如果情況嚴重甚至?xí)p毀壞產品。所以在使用時需要采取有效的防靜電措施；
　　● 所有相關的設備和機器都應該正確接地，同時必須采取其他防止靜電和電涌的措施；
　　● 使用防靜電手環，防靜電墊子，防靜電工作服、工作鞋、手套，防靜電容器，都是有效的防止靜電和電涌的措施；
　　10.2 單元板使用安全要求：
　　10.2.1批次標識：
　　● 在整個生產過程中，單元板上須要有明確的批次標識；
　　● 箱體上要標明產品型號和生產批次號，不同批號的產品不能裝在同一包裝箱，否則用到顯示屏上將會產生色塊（馬賽克）現象；
　　10.2.2包裝：
　　● 老化好的產品包裝應在溫度小于30℃，濕度小于60%RH的環境下進行；
　　● 每個單元板應放入不低于2g的干燥劑；
　　● 避免產品直接與空氣接觸受潮損壞，需密封包裝；
　　10.2.3儲存：
　　● 包裝好的產品應放在干燥的環境中，濕度要控制在60%RH以下，超過60%RH需除濕處理，特別是在春天或霉雨天氣重點關注。環意溫度要控制在30℃以下，超過30度需降溫處理；
　　● 包裝好的產品存放時間如果超過一個月，需做6小時的老化后（全亮亮度設置10%　1H, 全亮亮度設置30%　1H, 全亮亮度設置60%　2H, 全亮亮度設置80%　1H, 100%　1H,），再包裝入庫；
　　10.3.顯示屏使用安全要求
　　10.3.1單元板批次管控：
　　● 一塊顯示屏體要選用同一批次的單元板。如要用到2批次以上單元板，需裝箱點亮確認是否能共用；
　　10.3.2使用環境管控：
　　● 室內SMD顯示屏不能在嚴重潮濕環境下儲存及使用，如顯示屏的使用及儲存不當，會造成LED燈燒死、暗亮、短路、開路和燈體損壞，并會造成在顯示屏上出現列常亮情況。為提高顯示屏及LED的產品使用壽命，需把環境濕度控制在65%RH以下；
　　● 顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題；
　　● 在特殊環境使用的顯示屏（1、海邊、游泳池、洗浴場、地下室、隧道；2、化學品環境內、硫化環境、鹵素環境；3、沙塵、灰塵大的環境; 4、強紫外線環境; 5、強電磁場的環境；6、小于-20度，大于+40度的環境），下單前需走評審流程。
　　10.3.4供電及接線管控：
　　● 接觸產品的人員需要配帶靜電手環和靜電手套，裝配過程中各種工具需要嚴格接地；
　　● 使用LED顯示屏專用開關電源，模組標準供電直流4.5±0.1V輸入，模組的極限工作電壓小于5.5V，不得直接接入220V，否則會造成整屏模組被燒毀；
　　● 安裝模組時請注意檢查電源端口的正確接線，需要正負極相對應后才能通電，如果正負極接反模組會被燒毀,須及時斷電以免發生火災；
　　● 電源接線時需確保端子接頭螺絲擰緊，防止松動導致接觸電阻大引起燒線或產品損壞問題，M4螺絲扭矩8.0－10.0 Kgf.cm ，M3螺絲扭矩6.0－8.0 Kgf.cm；
　　● 開關電源外殼、箱體、屏體等嚴格正確接地，防止雷擊或浪涌致芯片或LED損壞；
　　10.3.5固定類顯示屏使用要求：
　　● 在10%～65%RH相對濕度范圍內，建議每天要開顯示屏1次，每次正常使用4小時以上來去除顯示屏上的濕氣；
　　● 濕度高于65%RH或回潮天氣，需對使用環境進行除濕處理，并建議每天正常使用8H以上，并且晚上關好相關門窗，防止顯示屏受潮造成不良。
　　● 當顯示屏長時間未使用時，需要預先把整屏亮度降低50%播放視12小時，預熱進行“除濕”12H避免LED屏受潮后工作損壞燈管
　　● 為保證LED的使用壽命，請勿長期只顯示靜止畫面或靜止文字，而造成燈管亮度嚴重衰減或?qū)е屡克罒魡栴}，請播放滾動畫面或文字。
　　●拆裝作業時不能有汗液或其它液體滴到顯示屏上，如有滴到需要酒精清洗產品滴液位置，防止液體腐蝕致產品損壞；
　　● 在使用與運輸過程中，不得摔、推、擠、壓?jiǎn)卧?，以免損壞顯示屏；
　　10.3.6租賃屏顯示屏使用要求：
　　● 每次使用完之后，需立即裝入航空箱，并蓋好航空箱蓋密封包裝；
　　● 在每個航空箱內，請放入不低于50g的干燥劑或吸濕袋；
　　● 在10%～65%RH相對濕度范圍內每半個月取出播放視頻2H以上，超過65%RH和在回潮天氣，每周需要取出放視頻2H以上，所有的播放完之后，需立即放入航空箱內，密封保存（請注意檢查航空內干燥劑或吸濕袋有無失效，需每2個月更換一次，另外多放干燥劑可以提高箱內的干燥度）；
　　● 當顯示屏長時間未使用時，需要預先把整屏亮度降低50%播放視12小時，預熱進行“除濕”12H避免LED屏受潮后工作損壞燈管
　　● 出租使用時，不要有水沾到顯示屏，如有水沾上需確保把屏上的水吹干，放置2H后，再點亮顯示屏2H，靠燈和IC熱量將水蒸發；
　　●拆裝作業時不能有汗液或其它液體滴到顯示屏上，如有滴到需要酒精清洗產品滴液位置，防止液體腐蝕致產品損壞；
　　● 在使用與運輸過程中，不得摔、推、擠、壓箱體，以免損壞顯示屏；
　　10.4. 整屏驗收要求及方法：
　　● 屏體亮度：將屏體調成全亮狀態，在電腦上將測試軟件里面的亮度有效率調到80%，10
　　分鐘內使用光槍對屏體進行亮度測量。測量亮度時，要求光槍要對準屏體，測量時光槍能與屏體保持水平，確保讓觀察窗口黑色位置覆蓋16個像素點以上，調整焦距讓自己能夠清晰看到發光點后再進行測量、讀數。

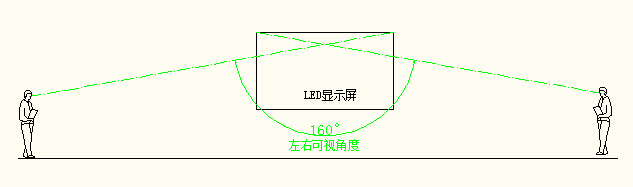

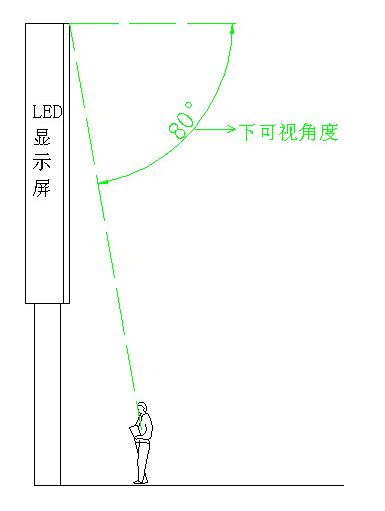

　　● 可視角度：測量時人站在屏體左右160°的位置，屏體下視角80°位置觀看（即屏體垂
　　直視角160°），要求屏體無明顯黑斑、無明顯暗塊問題。
　　● 接地：開關電源外殼、箱體、屏體結構正確接地，接地點正確接地標標識, 要求接地電
　　阻≤10歐，每半年進行一次點檢；
　　● 防雷處理：要求建筑物有避雷針或避雷帶設施并有效接地，要求配電箱有配浪涌保護器，
　　對避雷設施，每半年進行一次點檢。
　　9.5 室內LED顯示屏使用環境

項目	描述
溫度	整屏工作溫度：-20至40℃。其它溫度范圍，需加裝溫控設備；
	模組工作時燈面溫度：≤60℃。溫度超標需加裝溫控設備。
濕度	濕度范圍：10%-65%，條件：濕度超過65%，需對使用環境除濕處理后才能正常使用。
塵埃	室內產品無防護等級或IP30，顯示屏不應暴露在塵埃較多的環境中，比如演播室裝修、改造等，需對顯示屏進行特殊防護。特別裝修時不能把LED顯示屏安裝。
腐蝕性氣體	腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件的腐蝕、結晶漏電等現象。
電磁輻射	顯示屏不宜安置在電磁輻射、射頻輻射超過場強5V/m干擾源的環境中
避開強光照射的方向	強光會影響顯示屏的顯示效果，長時間注視也會對人眼造成敏銳度下降、炫目、短時間失明等現象。
遠離水源	室內產品防護等級低，水可使電路短路，導致電路器件損毀，故需遠離水源。
靜電危害	金屬構件需接地良好，注意接地電阻≤4Ω。防止潮濕環境中，靜電對電子器件的損壞，同時避免靜電對人體的傷害。
人身傷害	顯示屏安裝的角度和高度需適宜，尖銳的邊角需包裝，防止強硬外殼對人體的傷害。
避免對安裝完的LED顯示屏進行施工	LED顯示屏安裝完后嚴禁再施工，防止LED顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。
